Technique mLan

Le mLan de Yamaha est un excellent moyen de gérer le studio, souplement et de manière très ouverte.
Mais sa mise en place n'est pas évidente, à cause de l'aide essentiellement en anglais, et de ses possibilités si vastes.
J'essaie ici d'expliquer deux configurations de base que j'utilise dans mon studio :

1 - une 01V96 v2 avec carte MY16mLan + un PC équipé en Firewire 400

2 - une 01V96 v2 avec carte MY16mLan + un i88x + un PC équipé en Firewire 400

1 - 01V96 v2 avec carte MY16mLan + PC équipé en Firewire 400

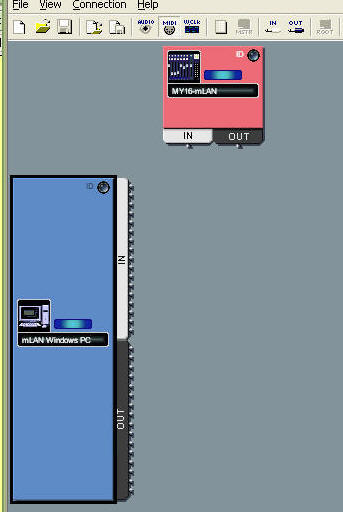

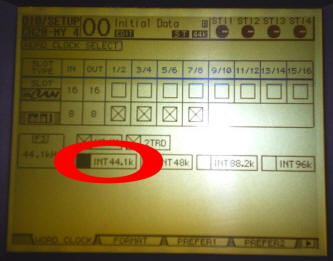

a) Sur la 01V96, page DIO/SETUP World clock cocher INT, format 44.1 ou 48	b) Dans Graphic Patchbay, page WorldClock MY16mLan est en Master + Root mLan Windows PC est en slave :

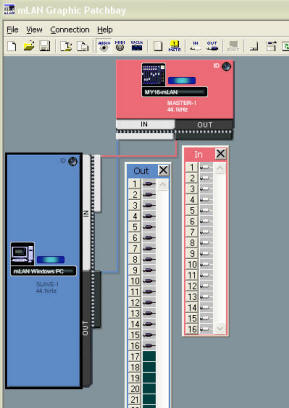

c) Dans Graphic Patchbay, page AUDIO Les 16 entrées et sorties sont activées et reliées entre elles :	d) Dans Graphic Patchbay, page MIDI j'ai supprimé tous les liens, car j'utilise une autre interface (Midisport 2X4)

Fichiers liés à télécharger (clic droit / enregistrer sous ...) :
MY16_16 I-O.ymp (fichier Graphic Patchbay)
MY16_16 I-O.YSE (fichier Studio Manager)

2 - une 01V96 v2 avec carte MY16mLan + un i88x + une SB Audigy 2 + un PC équipé en Firewire 400

Il faut bien comprendre que le i88x n'est qu'un "pont" entre l'extérieur et le PC. Il n'a aucun mixage, aucun patch interne. Le PC peut virtuellement supporter 32 I/O mLan. Dans Sonar, j'ai 20 entrées ASIO mLan 01 à 19. Chaque canal mLan est stéréo, le canal mLan 19 comprend en fait les pistes 19 + 20. J'utilise les entrées 01 à 15(/16) pour la 01V96 + MY16mLan, les entrées 17(/18) pour les deux excellents premiers canaux analogiques du i88x, les entrées 21(/22) pour l'entrée SPdif du i88x sur laquelle rentre la SB Audigy

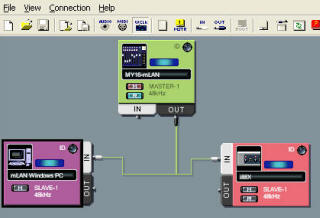

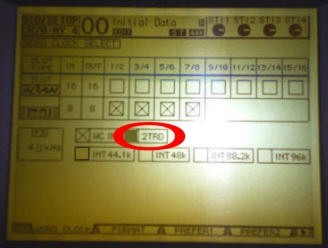

a) Sur la 01V96, page DIO/SETUP World clock j'ai coché 2TRD, car c'est la SB Audigy 2 branchée sur 2 TR IN DIGITAL qui sert de maître, au format 48 k.	b) Dans Graphic Patchbay, page WorldClock MY16mLan est en Master + Root mLan Windows PC est en slave :

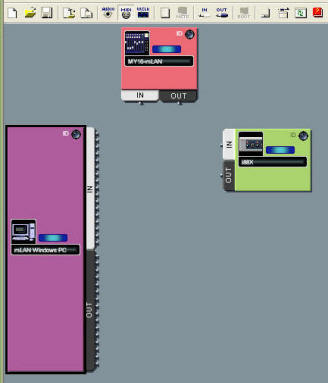

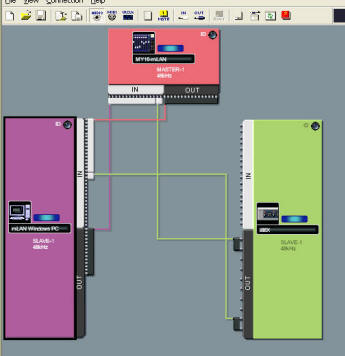

c) Dans Graphic Patchbay, page AUDIO Pour comprendre, mieux vaut ouvrir le fichier de configuration MY16+i88x.YMP à charger ci-dessous ;-)	d) Dans Graphic Patchbay, page MIDI j'ai supprimé tous les liens, car j'utilise une autre interface (Midisport 2X4)

Fichiers liés à télécharger (clic droit / enregistrer sous ...) :
MY16+i88x.YMP (fichier Graphic Patchbay)
MY16+i88x.YSE (fichier Studio Manager)
